Автомобиль BMW 5 (E34) (БМВ 5)

1.7.2 Снятие двигателя

Снятие двигателя

• Снимите капот (см. главу "Кузов").

• Отсоедините от аккумуляторной батареи сначала провод массы, затем положительный провод.

• Поднимите автомобиль

• Отверните болты крепления брызговика под силовым агрегатом и снимите брызговик
• Снимите коробку передач

• Если на автомобиле установлен гидроусилитель рулевого управления, снимите приводной ремень насоса усилителя, отверните крепления насоса и отведите насос в сторону вместе с присоединенными шлангами. Внимание: если шланги отсоединяются, после установки необходимо будет удалить воздух из гидравлической системы усилителя .

• Если автомобиль оборудован кондиционером, отверните крепления компрессора кондиционера и отведите его в сторону вместе с присоединенными шлангами.

Внимание: ни в коем случае не открывайте рабочий контур системы кондиционирования, т.к. попадание на кожу хладагента, содержащего фреон, может вызвать обморожение

• Слейте охлаждающую жидкость.

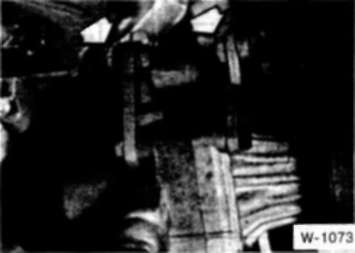

• Отсоедините электрический разъем от датчика давления масла На рисунке показан датчик двигателя М20. расположенный под правой опорной балкой двигателя. В других двигателях он может располагаться на головке цилиндров или на корпусе масляного фильтра.

• Опустите автомобиль.

• Снимите вентилятор.

• Снимите радиатор.

Внимание: если шланги системы охлаждения крепятся зажимными хомутами, их необходимо срезать бокорезами и при установке шлангов заменить винтовыми

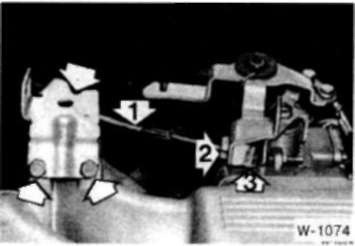

• Отсоедините трос привода дроссельной заслонки (1) от рычага управления дроссельной заслонкой. Для этого полностью откройте дроссельную заслонку, узкой отверткой вытолкните наконечник троса (3) из держателя. Сожмите выступы (2) держателя и вытолкните его из рычага управления дроссельной заслонкой. Выведите трос вниз через прорезь в рычаге.

• Если на автомобиле установлена автоматическая коробка передач, отсоедините от рычага дроссельной заслонки трос управления коробкой передач.

• Отверните кронштейн (указан стрелкой).

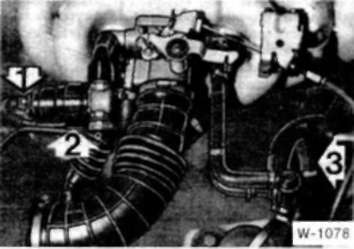

• Ослабьте хомут (1), выведите воздушный шланг из кронштейна (указан стрелкой) на корпусе воздухоочистителя и снимите.

• Разрежьте стяжки крепления шланга охлаждающей жидкости (2) к корпусу воздухоочистителя.

• Отсоедините разъем (3).

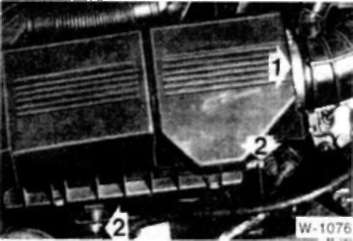

• Раскройте хомут (1) и отсоедините воздушный шланг.

• Снимите воздухоочиститель, ослабив гайки (2).

• Отсоедините шланг охлаждающей жидкости (1). Для этого ослабьте и сдвиньте назад хомут.

• Отсоедините топливные шланги (2) и (3), предварительно пометив их с помощью липкой ленты, чтобы не перепутать при установке. Для снятия шлангов необходимо раскрыть хомуты.

• Отсоедините разъем (1) от регулятора холостого хода.

• Снимите электрический провод из держателя (2).

• Отсоедините вакуумный шланг (3) усилителя тормозного привода.

• Снимите шланги отопителя (1) и (2). предварительно пометив их с помощью липкой ленты.

• Отсоедините вакуумный шланг (3).

• Отверните крепления трубки охлаждающей жидкости и снимите ее.

• Отсоедините от катушки зажигания провод высокого напряжения.

• Отсоедините шланги от масляного радиатора (если он установлен) и заглушите их подходящими пробками.

• Снимите с помощью отвертки крышку жгута проводов под распределителем и отведите жгут к левой стороне двигателя.

• Отсоедините провода от стартера.

• Отверните крепления задней крышки генератора, снимите крышку и отсоедините от генератора электрические провода с винтовыми зажимами.

• Отсоедините электрический разъем в задней части генератора.

• Отсоедините разъем датчика углового положения коленчатого вала в жгуте проводов, расположенном под впускной трубой.

• Отсоедините разъем датчика опознавания цилиндров, если он установлен.

• Отсоедините все разъемы в жгуте проводов под впускной трубой. Отсоедините вакуумный шланг, если он установлен.

• Отверните крепления жгута проводов под впускной трубой слева (указано стрелкой) и справа, снимите жгут с впускного коллектора и отведите в сторону.

• Отсоедините провод массы.

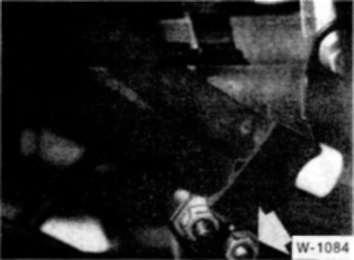

• Отверните крепления двигателя к правой опоре сверху и к левой - снизу.

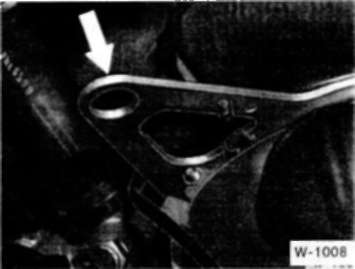

• Закрепите цепи или тросы подъемника за проушины на двигателе (указана стрелкой). Приподнимите двигатель.

• Проверьте, все ли шланги и провода отсоединены от двигателя. Полностью снимите двигатель из моторного отсека.

Внимание: при снятии двигателя соблюдайте осторожность, чтобы не повредить кузов.
